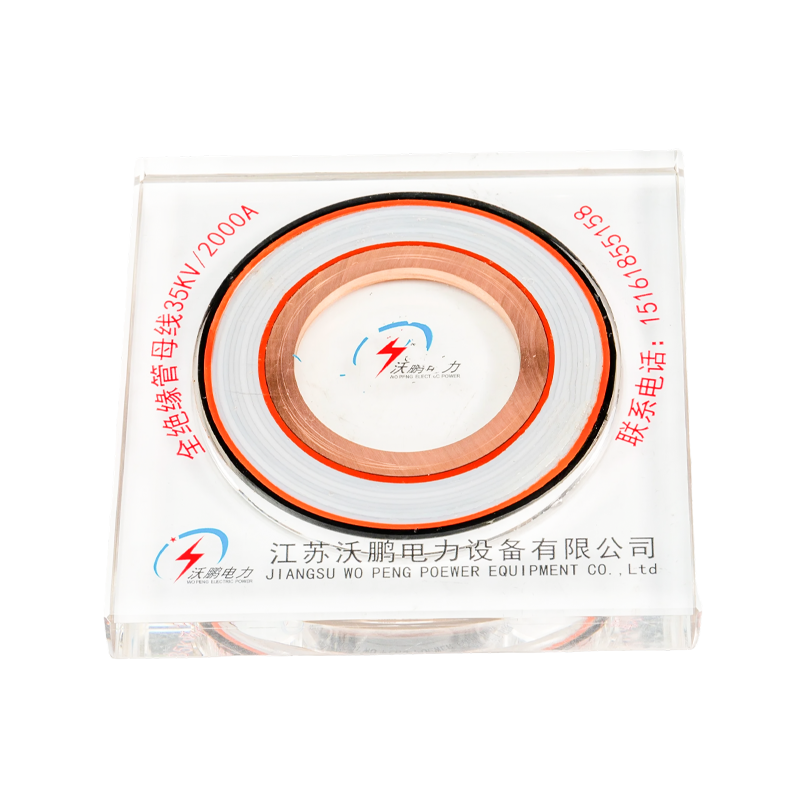

PTFE 관형 버스 바
WOPENG PTFE 관형 버스 바는 극한 환경을 위해 특별히 설계되었습니다. 주요 단열재는 폴리테트라플루오로에틸렌(PTFE) 필름의 정밀한 기계적 권선을 사용하며 층 사이에 실리콘 오일을 도포하여 밀도가 높고 가스가 없는 연속 절연체를 형성합니다. 이 제품에는 5개 이상의 용량성 스크린(제로 스크린, 그레이딩 스크린, 접지 스크린 포함)이 통합되어 있으며 실리콘 고무 연면 확장기가 장착되어 최적화된 전기장 분배와 향상된 연면 성능을 달성합니다. -60°C ~ 250°C의 작동 온도 범위와 IP68에 달하는 보호 등급으로 뛰어난 내식성과 우수한 고온/저온 내성을 제공합니다.
- 제품 세부정보
- 특징
- 문의하기
기술적 장점
온도 저항: 작동 온도 범위는 -60°C ~ 250°C입니다.
부식 저항성: 산, 알칼리, 염수 분무 및 유기 용제에 대한 저항력이 있습니다.
윤활 특성: PTFE 관형 버스 바의 마찰 계수가 매우 낮아 기계적 응력이 감소합니다.
높은 유전 강도: 낮은 유전 상수, 최소 유전 손실 및 안정적인 절연 성능.

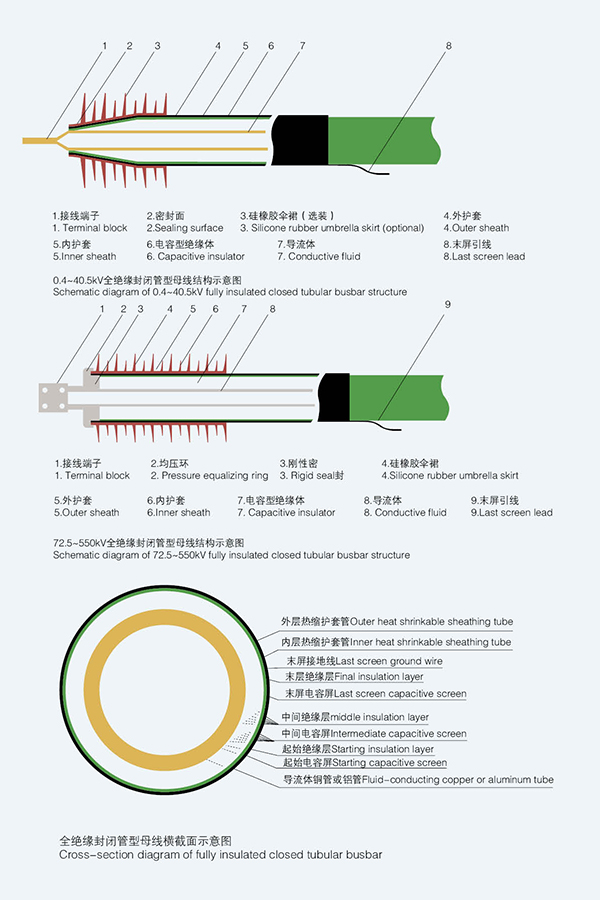

| 절연 튜브 버스바 구조 다이어그램(폴리테트라옥시에틸렌 공정) |
 |

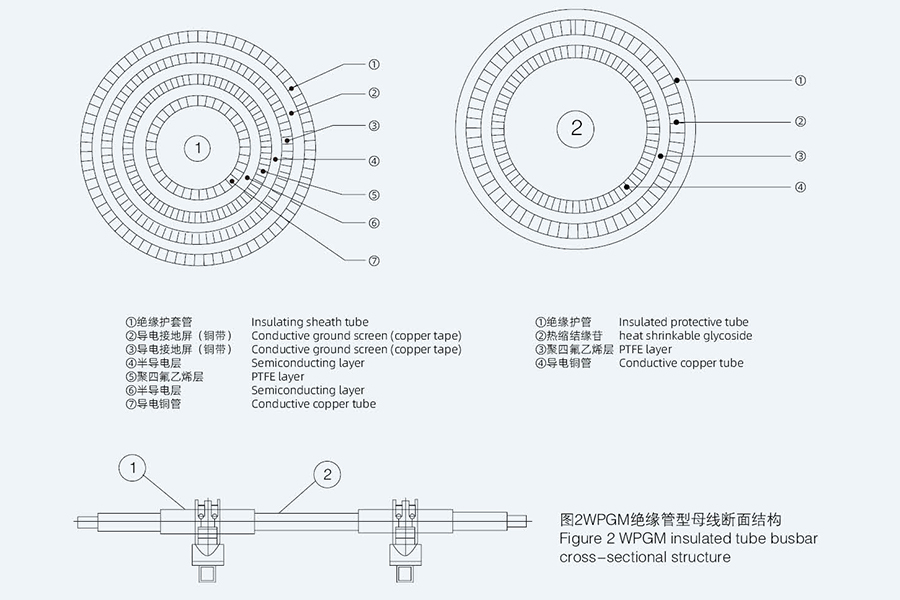

| GM 절연 튜브 버스바의 단면 구조는 그림 2에 나와 있습니다. 모델: GMn/n |
 |
 |
 |
| 절연 튜브 버스바의 일반적인 응용 솔루션 |

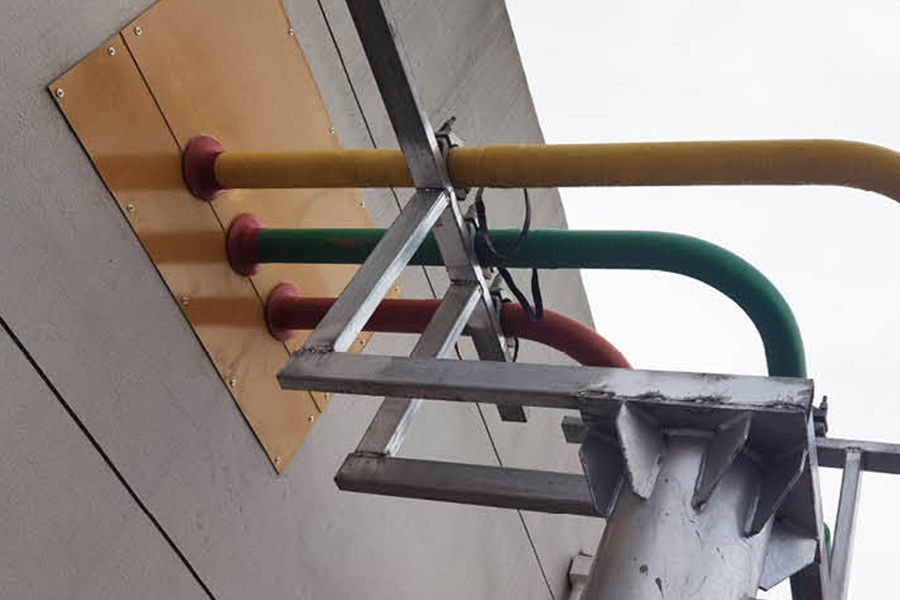

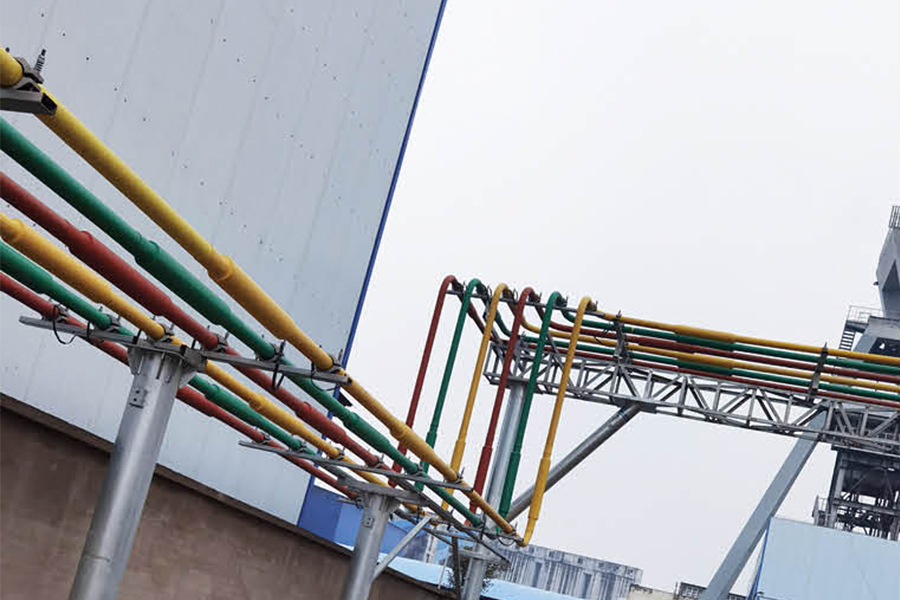

| 방법 1: 주 변압기를 제어실에 연결 이는 관형 부스바를 적용하는 가장 일반적인 방법입니다. 버스바는 주 변압기의 저전압 단자에서 다음으로 직접 연결됩니다. 제어실의 스위치 캐비닛 터미널. 주요 장점: 큰 전류에 적합합니다. 배선이 깨끗하고 아름답습니다. 완전 절연 또는 반 절연이 가능합니다. |
 |
| 방법 2: 버스바는 케이블 트렌치 또는 케이블 메자닌을 통해 배선됩니다. 아래 그림은 관형 부스바를 적용하는 또 다른 일반적인 방법입니다. 부스바는 지하 케이블 트렌치를 통해 스위치 캐비닛에 연결될 수 있습니다. 또는 케이블 메자닌을 사용하며 스위치 캐비닛 간 연결에도 사용할 수 있습니다. 이 부스바는 완전히 절연되어 있으며 특히 상황에 적합합니다. 배선이 어려운 곳. |
 |
| 방법 3: 관형 버스바는 케이블 트렌치 또는 케이블 메자닌을 통해 배선됩니다. 이 방법은 스위치 캐비닛의 상단 케이블 연결 방법입니다. 케이블 메자닌과 하단 케이블 연결을 통해서도 연결할 수 있습니다. 방법. 사용자는 실제 상황에 따라 선택할 수 있습니다. 버스바 유형은 완전 절연되어 있습니다. |
 |
| 방법 4:관형 버스 CNC 모니터링 시스템 우리 회사는 이를 자체 개발하여 튜브버스의 여러 기술 데이터에 대한 무인 지능형 모니터링을 구현합니다. |
 |
| 절연 튜브 버스바 |
 |
기술적 과제
권선 공정 제어: 층간 장력 균일성 요구 사항은 ±2% 이내이며 기포 제어를 위해 초음파 지원이 필요합니다.
층간 접착력: PTFE 관형 버스 바의 표면 에너지가 낮으면 층간 접착력이 약해지기 때문에 특수 처리제가 필요합니다.
높은 비용: 값비싼 원시 PTFE 관형 버스 바 소재는 다른 유형에 비해 제품 비용이 상당히 높습니다.
재활용이 어렵습니다. PTFE 관형 버스 바 재료는 분해되기 어렵기 때문에 환경 처리 비용이 많이 듭니다.
회사 소개
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
우리는 업계 전문가, 수석 엔지니어링 및 기술 인력, 수년 동안 전력 장비 기술에 종사해 온 경험이 풍부한 생산 전문가로 구성된 전문 팀을 모았습니다.
당사의 주요 제품에는 구리 및 알루미늄 튜브 버스바, 풍력 발전 튜브 버스바, 집중형(콤팩트) 버스바 및 슬라이딩 접촉 라인 시스템이 포함됩니다. 우리는 발전소, 변전소, 풍력 발전소, 철도 운송 및 산업 시설에 안정적인 전력 전송 경로를 제공하는 0.4kV~35kV 완전 절연 밀폐형 튜브 버스바 및 저전압 주조 수지 버스웨이 시스템의 R&D 및 제조에 중점을 두고 있습니다.
명예 증서
뉴스
-
-
완전 절연된 관형 버스 바는 세 가지 주요 절연 재료에 의존합니다. PTFE(폴리테트라플루오로에틸렌) , 에폭시 수지 주조 화합물 , 그리고 EPDM 실리콘 고무 . 각 재료는 전압 등급, 작동 온도 및 환경 노출을 기준으로 선택됩니다. 고주파수 및 내화학성을 위한 PTFE, 중간 전압에서 고체 주조 기계적 강도를 위한 에폭시 수지, 실외 유연성 및 UV 저항성을 위한 EPDM 실리콘 고무...
View More + -
A 전력버스웨이 금속 인클로저 내부에 내장된 견고한 구리 또는 알루미늄 도체를 통해 전류를 전달하는 조립식 완전 밀폐형 배전 시스템으로, 중전류 및 고전류 실행을 위한 케이블 및 도관 묶음을 대체합니다. 전류 정격은 일반적으로 40A ~ 6300A이며 현대 시스템에 사용되는 샌드위치 절연 구조는 동일한 공기 절연 버스 덕트에 필요한 공간의 50~60%만 차지하며 긴 피더 실행에 걸쳐 전압 강하를 낮게 유지합니다. 이로 인해 전력 버...
View More +
완전 절연된 관형 버스 바 Industry knowledge
1. PTFE 관형 버스 바 란 무엇입니까?
는 PTFE 관형 버스 바 금속 도체 코어(구리 또는 알루미늄)와 폴리테트라플루오로에틸렌(PTFE) 절연층으로 구성된 고성능 절연 전도성 부품입니다. 이는 안전하고 효율적인 전력 전송을 보장하기 위해 PTFE의 고유한 특성을 활용하여 고전압 전력 시스템용으로 특별히 설계되었습니다. 전문가 PTFE 관형 버스 바 제조업체 그리고 PTFE 관형 버스 바 고전압 표준을 충족하는 제품을 생산합니다. 맞춤형 PTFE 관형 버스 바 제조업체 특정 프로젝트 요구에 맞는 맞춤형 솔루션을 제공합니다.
(1) 핵심구조 및 주요특성
는 PTFE 관형 버스 바 4~8mm 두께의 PTFE 절연층으로 감싼 도체 코어(전도도 ≥63% IACS)가 특징입니다. 의 항복전압을 자랑합니다. ≥35kV/mm , 작동 온도 범위는 -60℃ ~ 200℃, 절연 저항은 1.0×101⁴Ω 이상입니다. PTFE의 접착 방지, 부식 방지 및 저마찰 특성으로 인해 버스 바는 가혹한 고전압 환경에 이상적입니다.
2. PTFE 관형 버스 바가 고전압 시스템에 사용되는 이유
고전압 시스템(≥110kV)은 탁월한 절연성, 안정성 및 내구성을 요구하며, PTFE 관형 버스 바 다음과 같은 고유한 장점을 통해 이러한 요구 사항을 충족합니다.
- 탁월한 절연 성능: 110kV-500kV 시스템에 중요한 누출 및 단락을 방지하기 위해 높은 전압 변화도(≥35kV/mm)를 견뎌냅니다.
- 극한 온도 적응성: -60℃ ~ 200℃에서 안정적으로 작동하며 춥거나 더운 지역의 실외 고전압 변전소에 적합합니다.
- 부식 및 오염 저항성: PTFE는 화학 물질, 습기 및 먼지에 대해 불활성이므로 산업 또는 해안 고전압 환경에서 유지 관리 빈도를 줄여줍니다.
- 낮은 유전 손실: 50Hz에서 유전 손실 계수 ≤0.0002로 장거리 고전압 전송 시 전력 손실을 최소화합니다.
믿을 수 있는 PTFE 관형 버스 바 이러한 장점이 일관되게 유지되므로 버스 바는 전 세계적으로 고전압 전력 시스템에서 선호되는 선택이 됩니다.
3. 타 고전압 절연 부스바와의 성능 비교
| 공통로 유형 | 항복 전압 | 온도 범위 | 유전 손실 |
|---|---|---|---|
| PTFE 관형 버스 바 | ≥35kV/mm | -60℃~200℃ | ≤0.0002 |
| 에폭시 수지 주조 버스 바 | ≥30kV/mm | -30℃~130℃ | ≤0.001 |
| 실리콘 고무 절연 버스 바 | ≥25kV/mm | -40℃~120℃ | ≤0.0005 |
A 맞춤형 PTFE 관형 버스 바 제조업체 특정 고전압 시나리오에 맞게 버스 바의 구조를 최적화할 수 있습니다. PTFE 관형 버스 바 제조업체 고전압 전력 시스템의 엄격한 요구 사항을 충족하기 위해 일관된 품질을 보장합니다.
4. 자주 묻는 질문
Q1: PTFE 관형 버스 바는 어떤 전압 범위에 적합합니까?
A: 그것은 주로를 위해 사용됩니다 110kV-500kV 더 높은 전압 레벨을 위한 맞춤형 옵션을 갖춘 고전압 전력 시스템.
Q2: 신뢰할 수 있는 PTFE 관형 버스바 공급업체를 선택하는 방법은 무엇입니까?
A: PTFE 절연 성능 테스트 보고서, 첨단 생산 장비, 고전압 프로젝트 경험을 갖춘 공급업체를 선택하세요.
Q3: 특수 크기에 맞게 맞춤형 PTFE 관형 버스 바를 제작할 수 있습니까?
답: 네, 맞춤형 PTFE 관형 버스 바 제조업체 특정 도체 크기와 절연체 두께를 가진 버스 바를 생산할 수 있습니다.
Q4: PTFE 관형 버스 바의 서비스 수명은 얼마나 됩니까?
A: 정상적인 고전압 작업 조건에서는 서비스를 제공할 수 있습니다. 35~45세 안정적인 성능을 제공합니다.
