1. 관형 버스바란 무엇입니까?

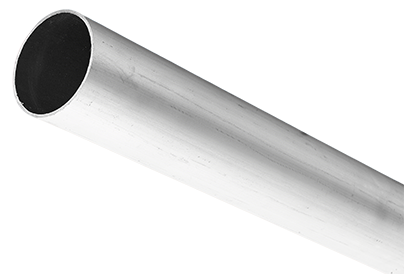

A 관형 버스 바 개폐 장치, 변전소 및 배전 시스템 내에서 높은 전류를 전달하도록 설계된 알루미늄 또는 구리 합금으로 만들어진 속이 빈 원통형 도체입니다. 견고한 직사각형 또는 평면 버스 바와 달리 관형 모양은 다음과 같은 이점을 제공합니다. 우수한 기계적 강도, 낮은 표피 효과 손실, 강화된 자연 냉각 . 일반적인 외경 범위는 다음과 같습니다. 40mm ~ 200mm , 벽 두께가 3mm에서 10mm 사이이며 다음의 정격 전류를 수용합니다. 800A ~ 6000A .

효율적인 기하학적 구조로 인해 관형 버스 바는 전기장 스트레스를 줄이고 전압 분포 균일성을 향상시켜 중전압 및 고전압 설치에 매우 적합합니다. 일반적으로 6063-T6과 같은 고전도성 알루미늄 합금 또는 도금된 접촉 표면이 있는 구리로 제작되어 까다로운 환경에서 전기적 성능과 장기적인 신뢰성을 모두 보장합니다.

현대 전력 시스템에서 관형 버스 바는 공기 절연 변전소(AIS), 가스 절연 개폐 장치(GIS) 및 재생 에너지 시설에 널리 적용됩니다. 컴팩트한 디자인과 안정적인 전류 전송 중요한 요구 사항입니다.

2. 관형 버스 바는 어떻게 작동합니까?

관형 버스 바는 전류 흐름을 위한 낮은 임피던스 경로를 제공합니다. 전도성, 표피효과 감소, 효율적인 방열 . 단선에 비해 AC 저항은 다음과 같이 감소할 수 있습니다. 15~25% , 장거리 또는 고전류 애플리케이션에서 에너지 효율을 향상시키고 전송 손실을 낮춥니다.

성능은 전기 전도성, 도체 형상 및 열 특성에 따라 결정됩니다. 이러한 요소를 최적화함으로써 관형 버스 바는 안정적인 전류 흐름을 보장하는 동시에 연속 작동 시 허용 가능한 온도 상승을 유지합니다.

(1) 피부효과 감소

중공 구조는 유효 표면적을 늘려 보다 균일한 전류 분포를 가능하게 합니다. 100mm 알루미늄 튜브를 운반할 수 있습니다. 약 25% 더 많은 전류 동등한 단선 도체보다. 이러한 장점은 주파수가 높고 도체 크기가 클수록 더욱 중요해집니다.

(2) 기계적 및 열적 성능

원통형 형태는 단락 발생 시 전자기력에 대한 강력한 저항을 제공하고 자연 대류를 통해 냉각 성능을 향상시킵니다. 튜브의 내부 및 외부 표면은 더 나은 열 교환을 가능하게 하여 고부하 조건에서도 안전한 작동 온도를 유지하는 데 도움이 됩니다.

3. 주요 장점 및 응용

관형 버스 바 현대 전력 시스템의 효율성과 신뢰성으로 인해 널리 사용됩니다.

• 더 높은 전류용량 체중 감소 , 구조적 효율성 향상
• 낮은 코로나 방전 효과, 특히 고전압 시스템에서 중요
• 진동 및 기계적 응력에 대한 강한 내성
• 단순화된 설치 및 유연한 유지 관리

이러한 장점으로 인해 관형 버스 바는 변전소, 풍력 시스템, 태양광 발전소, 산업 제조 시설 및 변압기 연결에 이상적입니다. 컴팩트한 크기를 유지하면서 고전류 부하를 처리하는 능력은 현대 에너지 인프라 및 스마트 그리드 시스템의 개발을 지원합니다.

4. 자주 묻는 질문(FAQ)

Q1: 현재 등급은 무엇입니까?

일반적으로 범위는 다음과 같습니다. 1600A~5000A 직경, 재질, 냉각 조건에 따라 다릅니다. 더 큰 직경과 최적화된 설계로 더 높은 전류를 지원할 수 있습니다.

Q2: 알루미늄과 구리?

알루미늄은 더 가볍고 비용 효율적 , 대규모 설치에 적합한 반면 구리는 더 높은 전도성을 제공하며 최대 효율이 요구되는 소형 시스템에 선호됩니다.

Q3: 설치 방법은 무엇입니까?

대부분의 시스템이 사용하는 볼트 또는 클램프 유형 연결 , 복잡한 용접 공정 없이 빠른 설치, 손쉬운 확장, 편리한 유지 관리가 가능합니다.

Q4: 옥외 사용?

예, 관형 버스 바는 부식, UV 노출 및 환경 오염을 방지하기 위해 양극 산화 처리 또는 보호 코팅으로 처리된 경우 실외 사용에 적합합니다.

Q5: 온도 제한?

일반적으로 알루미늄의 경우 90°C 정상적인 작동 조건에서는 단열재 및 설계 표준에 따라 단기 비상 부하에 대해 더 높은 제한이 가능합니다.
