초고압 전력 전송 시스템에 마그네슘-알루미늄 합금 관형 버스바가 필수적인 이유는 무엇입니까?

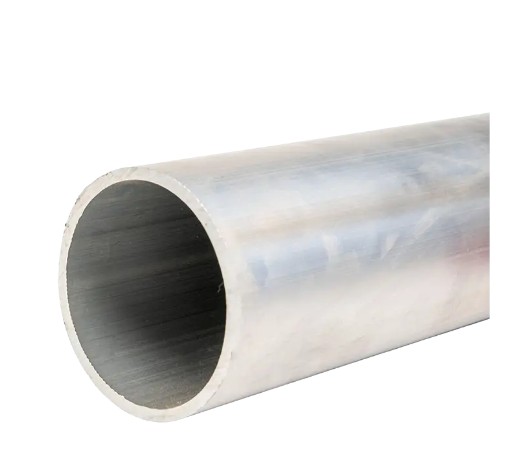

초고전압(UHV) 마그네슘-알루미늄 합금 관형 버스바 핵심 전도성 부품 역할을 합니다. 500kV 이상의 초고압 및 초고압 송변전 시스템 . 정밀 압출 성형 공정을 통해 마그네슘-알루미늄 합금 소재 시스템을 사용하여 제조된 이 제품은 경량 구조, 높은 전기 전도성, 우수한 기계적 강도 . 제품 시리즈는 6063G 알루미늄-마그네슘 합금, LF21Y 알루미늄-망간 합금, 6R05 희토류 알루미늄 합금, 2A14 내열 알루미늄 합금을 포함한 다양한 재료 사양을 포함하며 220kV, 500kV, 750kV, ±800kV에서 1000kV까지의 UHV 애플리케이션 시나리오를 포괄적으로 포괄합니다. 정격 작동 조건에서 전기 전도성은 다음과 같습니다. ≥60% IACS , 정격 전류 용량은 최대 12,000A , 인장강도가 유지됨 180-250MPa 범위, 작동 온도 범위 -40℃~150℃ , 그리고 설계된 서비스 수명 30~40년 .

재료 시스템 및 합금 구성 설계

1차 합금 등급 및 특성

에 대한 재료 선택 UHV 마그네슘-알루미늄 합금 관형 버스바 전기적 성능과 기계적 신뢰성을 직접적으로 결정합니다. 현재 엔지니어링 응용 분야에서는 주로 다음 네 가지 합금 범주를 활용합니다.

• 6063G 알루미늄-마그네슘 합금 : 알-마그네슘-시 열처리 강화 합금계에 속하며 압출가공성 및 내식성이 우수합니다. 전기 전도성은 약 53~55% IACS이며 인장 강도는 120~150MPa로 기존 UHV 변전소 버스바 시스템에 적합합니다.
• LF21Y 알루미늄-망간 합금 : Al-망계 방청 알루미늄 합금으로 내후성이 우수하고 용접성이 양호하며 적당한 강도를 갖고 있습니다. 주로 해안 및 습도가 높은 환경의 옥외 변전소에 사용됩니다.
• 6R05 희토류 알루미늄 합금 : 희토류 원소(Ce, La 등)를 알루미늄 매트릭스에 함유시켜 결정립 구조를 대폭 미세화하고 고온 강도 및 크리프 저항성을 향상시킵니다. 전기 전도성은 ≥60% IACS에 도달하고 인장 강도는 180-220MPa로 고전류, 고부하 UHV 허브 스테이션에 적합합니다.
• 2A14 내열 알루미늄 합금 : Al-구리-Mg-Si계 고강도 내열합금으로 150℃ 이상, 인장강도 250MPa 이상에서 장기간 사용이 가능합니다. 주로 발전기 콘센트, 전기로 변압기 및 기타 고전류, 고온 상승 애플리케이션에 사용됩니다.

중요 화학 성분 관리

일관된 버스바 성능을 보장하려면 합금 구성을 정밀하게 제어하는 것이 전제조건입니다. 6063G 합금을 예로 들면, 주요 원소의 질량 분율은 다음 범위 내에서 엄격하게 제어되어야 합니다.

주요 합금 원소인 마그네슘(Mg)은 실리콘(Si)과 결합하여 Mg₂Si 강화상을 형성합니다. T6 열처리(용체화 처리 인공 시효)를 통해 소재 강도를 대폭 향상시킬 수 있습니다. 한편, 마그네슘을 첨가하면 전기 전도도에 부정적인 영향이 상대적으로 적으므로 6063G 합금이 강도와 전도도 사이의 탁월한 균형을 이룰 수 있습니다.

전기적 성능 및 전류 운반 용량

전기 전도도 및 저항 특성

UHV 관형 버스 바의 핵심 전기 성능 지표는 전기 전도성과 DC 저항입니다. 엔지니어링 측정 데이터에 따르면 다양한 합금 등급은 다양한 전도성 특성을 나타냅니다.

• 6063G-T6 상태 : 전기전도도 ≥53% IACS, 저항률 20℃ 약 0.0325 Ω·mm²/m
• 6101-T7 상태 : 전기전도도 ≥56% IACS, 저항률 20℃ 약 0.0308 Ω·mm²/m
• 6R05 희토류 합금 : 전기전도도 ≥60% IACS, 저항률 20℃ 약 0.0287 Ω·mm²/m
• 1060 순수 알루미늄 : 전기 전도성 ≥61% IACS, 그러나 기계적 강도가 낮고 강도 요구 사항이 중요하지 않은 응용 분야에만 사용됩니다.

500kV 변전소를 예로 들면 외경이 6063G 관형 버스 바를 사용할 때 160mm 및 벽 두께 8mm , 단면적은 대략 3,848mm² . 주변 온도 35℃ 및 도체 허용 온도 80℃에서 연속 전류 전달 용량은 4,500-5,000A . 동일한 사양의 6R05 희토류 합금을 사용하면 전류 운반 용량을 4,800-5,300A , 이는 약 6~8%의 개선을 나타냅니다.

전류 운반 용량 설계 참조

관형 버스 바의 전류 전달 용량 설계는 도체 단면적, 방열 조건, 주변 온도 및 일사량 요인을 종합적으로 고려해야 합니다. 다음 표는 실외 조건(주변 온도 35℃, 도체 온도 80℃, 일사량 1,000W/m²)에서 일반 사양의 전류 전달 용량에 대한 참고 값을 제공합니다.

관형 버스 바가 다음 용도로 사용될 때 주목할 만합니다. GIS(Gas Insulated Switchgear)와 변압기 또는 차단기 사이의 연결 , 실제 전류 전달 용량에 다음 보정 계수를 곱해야 합니다. 0.85-0.90 공간이 작고 열 방출이 제한되어 있기 때문입니다.

기계적 강도 및 구조 설계

인장 및 항복 강도

UHV 관형 버스 바 작동 중 자중, 풍압, 착빙 및 단락 전기역학적 힘을 포함한 다양한 기계적 부하를 견뎌야 합니다. 기계적 성능 지표는 다음 요구 사항을 충족해야 합니다.

• 인장강도(Rm) : ≥180MPa (6R05 합금은 220MPa 이상에 도달할 수 있음)
• 항복강도(Rp0.2) : ≥120MPa (T6 조건에서 6063G 약 150MPa)
• 신율(A50) : ≥8% (설치 굽힘시 취성파괴 방지)
• 탄성률 : 약 70GPa, 순수 알루미늄과 동일

단락 전류 충격에서 버스 바는 막대한 전기역학적 힘을 견뎌야 합니다. 복용 50kA/3초 예를 들어, 단락 전류의 경우 인접한 병렬 도체 사이의 전기 역학적 힘은 미터당 수천 뉴턴에 도달할 수 있으므로 버스 바는 충분한 정적 강도뿐만 아니라 우수한 피로 저항도 보유해야 합니다. 마그네슘-알루미늄 합금의 피로 한계는 대략 다음과 같습니다. 35-40% 인장강도가 우수하여 바람에 의한 진동 및 단락진동 환경에서 우수한 내구성을 제공합니다.

처짐 및 지지 범위 설계

관형 버스 바의 지지 범위는 프로젝트 비용과 운영 안전에 직접적인 영향을 미칩니다. IEEE Std 605 및 DL/T 5222 표준에 따르면 실외 관형 버스 바의 최대 편향은 일반적으로 다음으로 제한됩니다. 1/200 ~ 1/150 범위의. 일반적으로 사용되는 것을 취하면 Φ160×8mm 예를 들어 관형 버스 바는 자중과 기본 풍압(0.5kN/m²)의 결합 작용으로 최대 지지 범위에 도달할 수 있습니다. 8-10미터 . 강화 지지대를 사용하거나 경간을 6~7미터로 줄이면 처짐이 크게 줄어들고 바람으로 인한 진동 저항이 향상됩니다.

UHV 변전소(예: 교차 도로 또는 장비 영역)의 대규모 적용 분야의 경우, 관형 버스 바 댐핑 와이어 복합 구조가 종종 사용되거나 바람에 의한 진동 및 단락 진동을 억제하기 위해 중간에 보조 지지대가 추가됩니다. 측정 결과, 관형 버스 바 내부에 알루미늄 연선 감쇠선을 설치한 후 바람으로 인한 진동 진폭을 다음과 같이 줄일 수 있는 것으로 나타났습니다. 60% 이상 , 피로 골절 위험을 효과적으로 예방합니다.

내후성 및 부식 방지

대기 부식 거동

마그네슘-알루미늄 합금 관형 버스바의 표면은 자연스럽게 조밀하게 형성됩니다. Al₂O₃ 산화막 대략 2-10nm의 두께로. 이 산화막은 pH 값이 4~9 사이인 환경에서 우수한 안정성을 나타내어 기판의 추가 부식을 효과적으로 방지합니다. 그러나 산업분위기(SO2 함유), 해양분위기(Cl⁻ 함유), 산성비 환경에서는 산화막이 손상되어 공식(pitting)이나 입계부식이 발생할 수 있습니다.

가속 부식 테스트 데이터에 따르면 산업 대기 환경에서 6063G 합금의 연간 부식 속도는 대략 0.5-1.5μm , 그리고 해양 대기 환경에서 대략 1.0-3.0μm . 설계 수명 30년, 벽 두께 8mm를 기준으로 추가 보호 없이도 부식 손실은 1~2% 벽 두께가 구조적 강도에 미치는 영향은 제한적입니다. 그러나 부식성이 심한 환경(예: 해안 고염 안개 지역)에서는 표면 양극 산화 처리 또는 부식 방지 코팅 처리를 권장합니다.

표면 보호 공정

열악한 환경에서 관형 버스 바의 서비스 수명을 연장하기 위해 일반적으로 다음과 같은 보호 조치가 사용됩니다.

1. 아노다이징 처리 : 전기화학적 방법을 통해 표면에 10~25μm 두께의 Al2O₃ 피막을 생성하여 경도가 높고 절연성이 우수하며 내식성이 3~5배 향상되었습니다.
2. 탄화불소 코팅 : PVDF 또는 FEVE 탄화불소 코팅을 필름 두께 30-50μm로 분사하여 자외선 및 염수 환경에서 색상 및 광택 유지력이 뛰어나며 부식 방지 수명이 20년 이상입니다.
3. 용융 코팅 : 연결 철물 및 기타 이종 금속 접촉 부위에 용융 아연 도금 또는 주석 도금을 적용하여 갈바니 부식을 방지합니다.
4. 전도성 그리스 보호 : 아연 함유 또는 은 함유 전도성 그리스를 조인트 접촉면에 도포하여 접촉 저항을 줄이고 공기와 습기를 차단합니다.

기술 개발 동향

새로운 재료 및 프로세스

UHV 프로젝트가 더 높은 전압 등급과 더 큰 전송 용량을 향해 발전함에 따라 마그네슘-알루미늄 합금 관형 버스 바 기술은 계속 발전하고 있습니다.

• 나노복합체 강화 : 알루미늄 매트릭스에 나노 크기의 TiB2 또는 Al2O₃ 입자를 도입하면 인장강도를 높여 300MPa 이상 전기 전도성을 크게 감소시키지 않으면서 크리프 저항성을 향상시킵니다.
• 연속 압출 기술 : Conform 연속 압출 공정을 사용하면 길이에 제한이 없는 관형 버스바 생산이 가능해지며 기존 압출의 인터페이스 약점이 제거되고 제품 일관성이 크게 향상됩니다.
• 온라인 담금질 및 노화 : 압출, 담금질, 에이징 공정을 하나의 생산 라인으로 통합하여 제조주기를 단축하고, 정밀한 온도 제어로 T6 조건에서의 성능 변동을 ±5% 이내로 줄입니다.

지능형 모니터링 기술

현대 UHV 변전소는 관형 버스 바 작동 조건을 실시간으로 모니터링하기 위해 사물 인터넷 및 인공 지능 기술을 점차 도입하고 있습니다.

1. 분산 광섬유 온도 측정 : 관형 버스 바 표면이나 조인트에 광섬유를 배치하고 라만 산란 또는 브릴루앙 산란 원리를 활용하여 ±1℃의 정확도와 0.5미터의 공간 분해능으로 분산 온도장 측정을 달성합니다.
2. 무선 변형률 모니터링 : 지지점과 중앙에 소형 무선 스트레인 센서를 설치하여 진동 주파수와 진폭을 실시간으로 수집하고 스펙트럼 분석을 통해 미풍으로 인한 진동 및 얼음 질주 위험을 식별합니다.
3. AI 결함 예측 : 과거 운영 데이터를 기반으로 머신러닝 모델을 학습하고, 온도, 진동, 기상 조건 등 다차원 데이터를 융합 분석하여 잠재적인 결함을 예측합니다. 72시간 90% 이상의 정확도로 사전에

앞을 내다보며, UHV 마그네슘-알루미늄 합금 관형 버스바 쪽으로 발전할 것이다 더 높은 강도, 더 높은 전기 전도도, 더 긴 서비스 수명, 더 뛰어난 지능 , 재생에너지를 주축으로 하는 새로운 전력 시스템 구축을 위한 견고한 장비 지원을 제공합니다.
