PTFE 관형 버스바란 무엇입니까?

PTFE 관형 버스바 금속 튜브(일반적으로 구리 또는 알루미늄)를 도체로 사용하고 PTFE 중심 필름을 주요 절연 매체로 사용하고 정밀 기계 권선 공정을 통해 다층 차폐 구조를 구축하는 고전압 전력 전송 장치입니다. 핵심 기능은 다음과 같습니다. 층 사이에 실리콘 오일로 코팅된 PTFE 필름으로 밀도가 높고 공극이 없는 연속 유전체를 형성합니다. 이하의 구성 5개의 용량성 차폐층 (전위가 0인 차폐층, 등급별 차폐층, 접지된 차폐층 포함) 최적화된 전기장 분포와 강화된 연면 성능을 달성하기 위한 실리콘 고무 연면 확장 부품.

이 유형의 부스바는 다음 온도 범위 내에서 작동합니다. -60℃~250℃ , 보호 등급 달성 IP68 , 뛰어난 내식성과 고온/저온 내성을 제공하여 극한의 작동 환경에 맞게 특별히 제작되었습니다.

구조 분석: 5중 보호 시스템의 정밀 설계

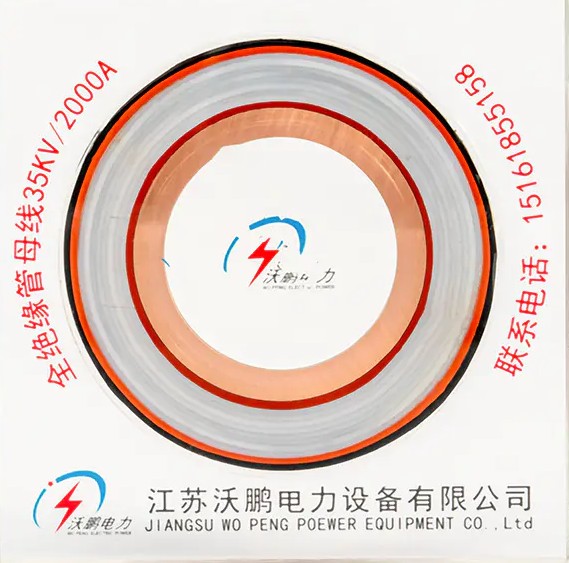

PTFE 관형 버스바의 절연 구조는 내부에서 외부로 계층화된 보호 개념을 채택하고 있으며, 각 계층은 특정 전기 및 기계적 기능을 수행합니다.

도체층 및 방열 구조

도체는 일반적으로 구리 함량이 99.90% 이상인 T2Y 고순도 구리 튜브를 사용합니다. 동일한 단면의 직사각형 도체와 비교하여 관형 구조는 표면적을 다음과 같이 증가시킵니다. 40% 전류 밀도 분포 균일성을 향상시킵니다. 60% . 엔지니어링 테스트에서 4000A를 전달하는 Φ200×10mm 구리 관형 버스바의 온도 상승이 나타났습니다. 15℃ 기존 케이블보다 낮습니다. 중공 구조는 표피 효과 계수 Kf≤1을 유지하여 AC 저항을 다음과 같이 줄입니다. 35% 직사각형 도체와 비교; Φ300×15mm 규격으로 연속 휴대 가능 12000A .

1차 절연층: PTFE 지향 필름

1차 절연층에는 실리콘 오일이 함침된 PTFE 기반 호일 필름을 사용합니다. PTFE 분자 사슬은 탄소-불소 결합 에너지가 485kJ/mol인 나선형 배열을 채택하여 재료에 매우 높은 화학적 안정성을 제공합니다. 이 절연층은 다음 온도 범위에서 안정적으로 유지됩니다. -250℃~340℃ ; 일일 온도 변동이 80℃인 환경에서 10년 동안 작동하면 유전 손실이 0.003% .

다층 용량성 차폐 시스템

차폐층 구조는 일반적으로 다음을 포함합니다.

• 제로 전위 차폐층 : 도체 표면에 밀착되어 도체 표면의 전기장을 균일하게 합니다.
• 등급 차폐층 : 0.2mm 편조 구리 메쉬 벨트는 패러데이 케이지 효과를 형성하여 부스바 표면 전계 강도를 2.3kV/mm에서 2.3kV/mm로 감소시킵니다. 0.7kV/mm 코로나 방전 위험을 완전히 제거하고
• 접지된 차폐층 : 최종 안전 접지 보호 제공

실리콘 고무 크리피지 확장 구성요소의 구성은 최종 전기장 분포를 더욱 최적화하여 표면 방전을 방지합니다.

보호 외층

외층은 폴리올레핀 폴리머 외피 또는 실리콘 고무 소재를 사용합니다. IP68 보호 등급으로 먼지 유입을 완벽하게 방지하고 장기간 수중 작동이 가능합니다. 염수 분무 시험에서 10년 부식률은 ≤입니다. 0.01mm/년 .

재료 특성: 극한 환경에 대한 PTFE 적응성

부스바의 주요 절연재인 PTFE의 성능 이점은 독특한 분자 구조에서 비롯됩니다.

PTFE는 380℃에서 상당한 열분해를 시작하므로 엔지니어링 응용 분야에서는 작동 온도를 240℃ 미만으로 유지하면서 10-15%의 온도 안전 여유를 유지해야 합니다. 0.1%의 불순물만으로도 열 변형 온도를 12℃ 줄일 수 있으므로 재료 순도 제어가 중요합니다.

성능 이점: 관형 구조를 선택하는 이유

혁신적인 전류 전달 용량 향상

중공 관형 구조는 전류 분포 패턴을 근본적으로 변화시킵니다. State Grid UHV 프로젝트 테스트 데이터에 따르면 관형 버스바 솔루션은 다음과 같이 전류 전달 용량을 향상시킵니다. 200% 전통적인 직사각형 부스바와 비교. 원리는 관형 도체의 표피 효과를 효과적으로 억제하여 전류 분포를 더욱 균일하게 하고 AC 저항을 크게 줄이는 데 있습니다.

기계적 강도의 구조적 장점

관형 단면의 단면 계수는 다음과 같습니다. 4회 직사각형 모선의 것. 단일 경간 13미터 지지 구조에서는 견딜 수 있습니다. 50kA 변형 없이 단락 전류 충격을 최소화하여 브래킷 사용을 줄입니다. 60% 기존 솔루션과 비교. 이러한 특성은 대규모 공장, 변전소 및 유틸리티 터널 프로젝트에서 대체할 수 없는 이점을 제공합니다.

환경 적응성의 포괄적인 진화

외부 보호 시스템은 C5 수준의 부식 방지 인증을 통과했습니다. 자외선 차단 삼색 보호관은 강렬한 햇빛 아래에서 색상 차이 변화 ΔE≤3(CIE Lab* 표준)을 나타냅니다. 보호 외층은 30m 수심 압력과 해수 침식을 견딜 수 있으며 설계 수명이 초과됩니다. 30년 .

적용 시나리오: 육지에서 심해까지의 적용 범위

신에너지 발전

해상풍력발전단지에 적용되는 경우, PTFE 관형 모선 기존 GIS 장비를 교체하여 변전소 설치 공간을 줄입니다. 40% . 진동 방지 설계로 카테고리 12 태풍을 견딜 수 있으며 진동 가속도 허용 오차는 다음과 같습니다. 5g . 태양광 발전소에서 PTFE 절연층은 80℃의 일일 온도 변동을 견디므로 안정적인 DC 고전압 전송을 보장합니다.

화학적 및 부식성 환경

PTFE는 사실상 알려진 모든 산, 염기, 유기 용매 및 산화제에 저항할 수 있습니다. 화학제품 생산환경에서는 부스바 표면에 오염물질이 쉽게 쌓이지 않으며, 화학적 부식으로 인해 절연성능이 저하되지 않습니다. 기계 장비에 충전된 PTFE 재료를 적용하면 윤활유 오염 제품 문제도 해결됩니다.

도시 기반 시설 및 특별 프로젝트

바다를 횡단하는 터널, 통합 유틸리티 통로 및 기타 습하거나 침수된 환경에서 IP68 보호 등급은 장기간 안정적인 버스바 작동을 보장합니다. 아치형 부스바 디자인은 설치 공차가 제어된 건물 표면에 맞을 수 있습니다. ±1mm , 현대 건축 미학과 기능성의 이중 요구를 충족합니다.

극한의 온도 환경

극도로 추운 지역에서 PTFE는 -260℃ 초저온에서 어느 정도 유연성을 유지합니다. 고온 산업 환경에서는 260℃에서의 인장 강도가 대략 유지됩니다. 5MPa (상온 값의 약 1/5), 굽힘 강도는 1.4MPa , 비상 상황에서 구조적 무결성을 보장합니다.

기술 진화와 미래 방향

지능형 모니터링 통합

차세대 PTFE 관형 모선 실시간 도체 온도 모니터링을 위해 내장형 광섬유 온도 모니터링 시스템을 통합할 수 있습니다. 엔지니어링 실습에 따르면 이 기술은 잠재적인 핫스팟에 대한 조기 경고를 제공할 수 있습니다. 48시간 실패율을 0.3/년에서 0.02/년 . 향후 반복에는 5G 통신 모듈이 통합되어 128개의 작동 매개변수를 실시간으로 업로드하고 예측 유지 관리가 가능해집니다.

친환경 소재 업그레이드

재활용 구리 소재(구리 함량 ≥95% 재활용 소재)를 사용한 차세대 제품은 다음과 같이 탄소 배출량을 줄입니다. 38% 저탄소 전력 장비를 향한 세계적인 추세에 맞춰 데이터 센터와 같은 탄소에 민감한 시나리오의 기존 제품과 비교했습니다.

초전도 기술 탐구

실험실 단계의 고온 초전도 구리 관형 부스바는 이미 달성되었습니다. 20000A -196℃에서 전류 운반 용량을 확보하고 2030년경에 상용화될 예정이며, 이는 고전류 전송의 기술적 경계를 재정의할 것입니다.

선택, 운영 및 유지보수 필수사항

실제 엔지니어링 응용 분야에서는 다음과 같은 기술적 사항에 주의를 기울여야 합니다.

1. 벽 두께 선택 : 화학 파이프라인 밀봉 용도의 경우 벽 두께가 ≥1mm인 비보강 PTFE 슬리브를 권장합니다. 주기적 열충격을 받는 전기 절연 응용 분야의 경우 열 피로 수명에 도달하는 탄소 섬유 강화 모델이 권장됩니다. 3회 스탠다드 모델의 그것
2. 온도 여유 : 모든 고온 애플리케이션은 10~15%의 온도 안전 마진을 유지해야 합니다.
3. 부분방전 제어 : 품질이 좋은 제품은 부분방전을 이하로 관리해야 합니다. 5pC (테스트 전압 1.5Ur에서), IEC 표준 한계인 10pC보다 우수함
4. 차폐층 무결성 : 등급 차폐층의 연속성은 전기장 분포에 직접적인 영향을 미칩니다. 설치 시 구리 메쉬 벨트가 파손되거나 주름지지 않도록 해야 합니다
